製品仕様

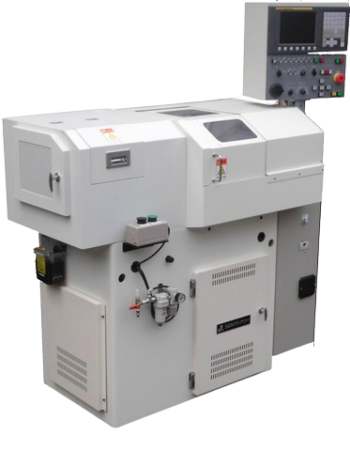

小型精密CNC旋盤／制御装置FANUC社製Oi-TF　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

プログラムによって正確な加工が行われるため、寸法精度や形状精度が高く、同じ品質の製品を 繰り返し生産できます。

標準仕様
型式 WNC-17-OXK-FA WNC-25-OXK-FA
ベッド上の振り (ワークの最大円筒径) mm 240 240
横送り台の上の振り mm 48 48
コレット口径 mm 17 25
コレット胴径 mm 23 32
移動量 X軸 mm 130 130
移動量 Z軸 mm 100 100
切削台 形式 ― くし刃型 くし刃型
主軸回転数 min －1 400～4500 400～4500
主軸電動機 － AC200V/V-1.5kW-4Pインバータ AC200V-2.2kW-4Pインバータ
電源容量 kVA 3 3
外観寸法質量 mm W1220×D950×H1500 W1270×D720×H1400
質量 kg 480 500

　　

　

NC装置の仕様
型式 WNC-17-OXK-FA WNC-25-OXK-FA
制御軸数 ― 同軸２軸 同軸２軸
プログラム入力方式 ― MDI・メモリカード MDI・メモリカード
指令方式 ― アブソリュート・インクリメンタル アブソリュート・インクリメンタル
プログラム記憶容量 m 512MB 1280（テープ長換算） 512MB 1280（テープ長換算）
補間機能 ― 直線・テーパ・円弧 直線・テーパ・円弧
最小設定単位 mm 0.001 0.001
最小移動単位 mm X軸：0.0005　Z軸：0.001 X軸：0.0005　Z軸：0.001
早送り速度 n-min X軸・Z軸：6.5 X軸・Z軸：6.5
工具オフセット組数 組 128 128
入力インターフェース － RS232C RS232C
パルスハンドル送り mm X0.001、X0.01、X0.1 X0.001、X0.01、X0.1
送りオーバーライド % 0～150　（10%毎ステップ） 0～150　（10%毎ステップ）
早送りオーバーライド % F0、25、50、100 F0、25、50、100

　

　

　
